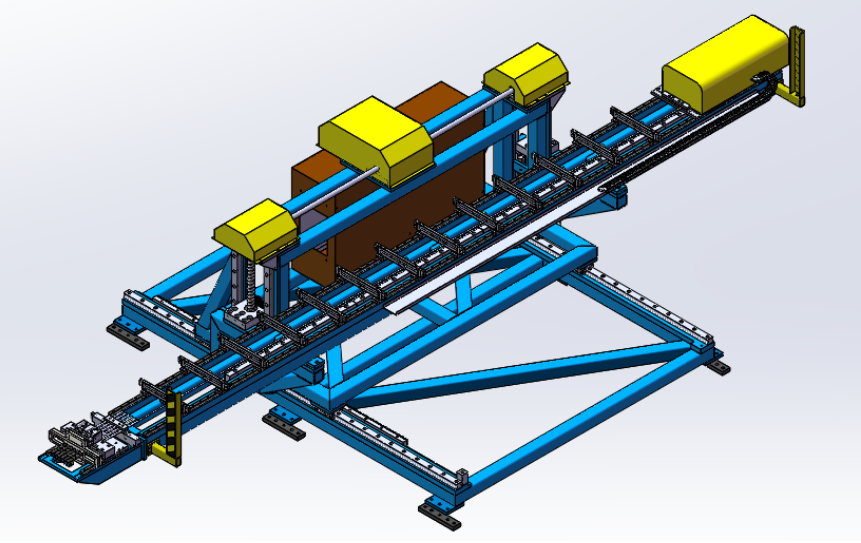

機器圖紙
1.機器尺寸 ：8500mm*3800mm*1400mm

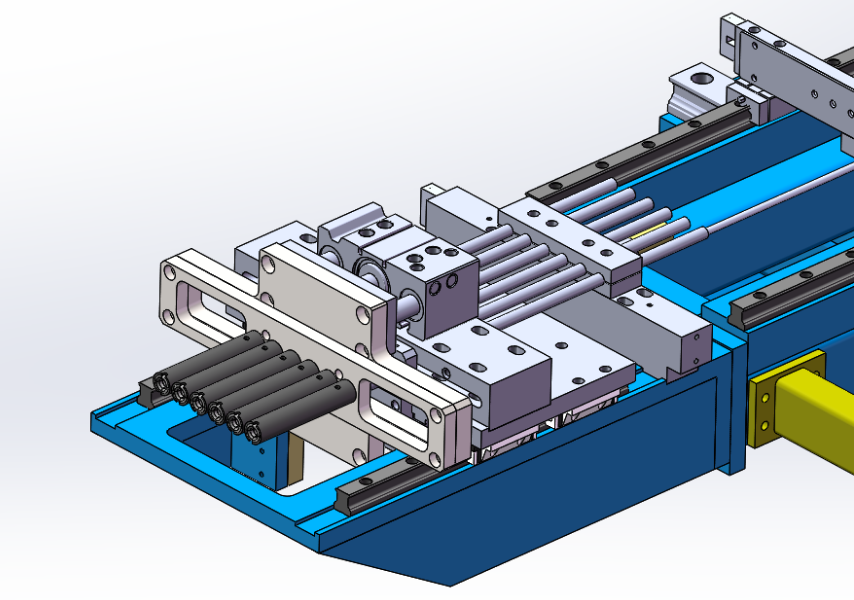

2.氣動夾具
3.導板上設有三種不同中心距的導孔，便于更換規格。

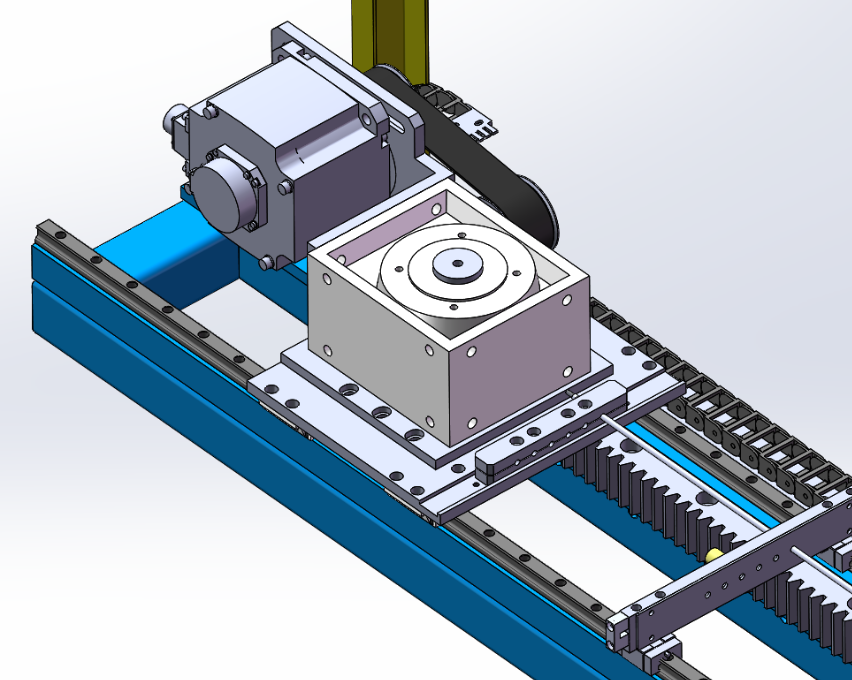

4.伺服電機帶動齒條齒輪，帶動伸縮桿前后運動。
5.機器升降采用蝸輪提升機驅動，伺服系統控制。可實現提升行程400mm的多膨脹管。
6.機器安裝在導板上，可水平移動，移動范圍為2700mm。
7.本設備提供手動和半自動兩種操作模式。
（1）手動模式：每一步都是手動操作。
（2）半自動方式：脹管工序全自動操作，對中噴嘴手動操作按鈕，按設定距離橫向平移提升。
8.液壓擴張器或手鉆擴張器：脹管前先將銅管口擴口，為脹管做準備。
9.由于U型管收縮率不同，脹接后會造成長短管，機器無法脹接U型管。
10.該裝置采用觸摸屏操作，PLC控制。
