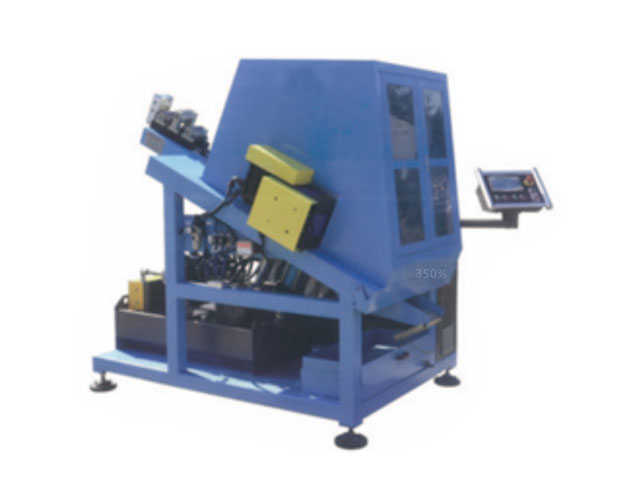

小彎頭成型機(小U彎管機)用于將盤型銅管開卷、校直、鋸切、折彎成為U型小彎頭管；主要應用于空調兩器、熱水器等行業的小U管的全自動生產。
自動化程度高。
伺服驅動。
操作方便、外型美觀。
內置式吸塵箱。
| 項 目 | 技 術 參 數 及 規 格 | |
| 加工材料 | 材料 | 紫銅管（卷料）合 金 牌 號：TP2（軟）（符合GB8895-88標準 |
| 銅管外徑及壁厚 | 光滑內壁管,Φ5~Φ15.88mm，壁厚0.41~0.8mm | |
| 盤管重量 | 重量不限,高三層 | |
| 盤管形態 | 適用于內抽放料的包裝方式 | |
| 加工能力 | 同時折彎條數 | 3-5條 |
| 彎曲半徑 | Φ9.52 中心距22.9/25.4;Φ12.7 中心距 ?;Φ15.88 中心距 ? | |
| 加工長度（U高） | H （客戶提供圖紙） | |
| 效率(單個循環) | t < 8秒 | |
| 加工質量 | 高度精度: | ±0.5mm |
| 彎頭兩端長度差 | 0.5mm以內。 | |
| 半徑精度 | ±0.1mm | |
| 管口扁平率 | ≤3%(以刃齒鋒利的鋸片為標準) | |
| 彎曲部減薄率 | 最小壁厚/原材料壁厚≥0.75 | |
| 中心距精度 | ±0.1mm U管平行度≤2° | |
| 折彎彎扁率 | ≤1.185 | |
| 毛刺 高度 | <0.2mm (以刃齒鋒利的鋸片為標準) | |
| 表面質量 | 彎制零件的圓度，無皺褶、凸痕、凹癟、桔皮狀、擦傷、裂紋等缺陷 | |
| 電氣 | 電 源 | 3相380V 50Hz |
| 總 功 率 | 7.5KW | |
